Как сделать держатель для удочек

8-07-2015, 01:07

Как сделать держатель для удочекЗабросив удочку, всегда хочется присесть и уложить ее куда-нибудь, чтобы она не падала и смотрела туда куда нужно. Многие бросают свои удилища прямо в воду, что конечно же нельзя назвать правильным решением. Лучше подготовится заранее, для этого и всего-то надо сделать какое-нибудь простое приспособление, подставку. В качестве примера можно указать на подставку, сделанную из пластиковых труб. Сделать ее сможет каждый домашний мастер, а обойдется она в сущие копейки. Само собой, если вы купили весельную лодку BARK B-240 на сайте http://domsporta.com.ua/lodki/lodki_bark/veselnaya_lodka_bark_b-240, то подставка вам не понадобится, у лодки есть борта, класть удочку можно и на них.

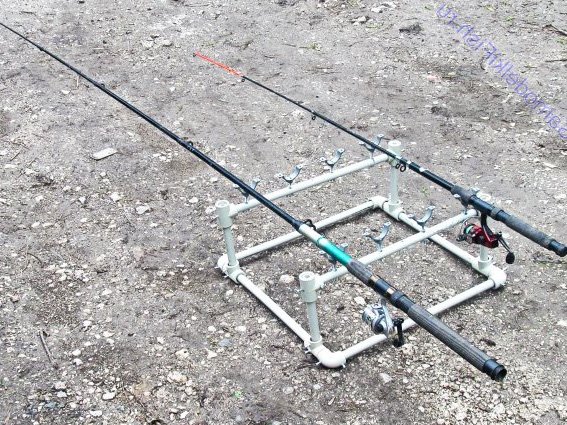

Подставка под удочки из пластиковых труб



Для дела понадобится следующее:

• пластиковая труба диаметром 20 мм;
• ножовка;
• тройники;
• барашки м6;
• ключ для конфирматов;
• уголки;
• мебельные саморезы;
• дрель.

В общем так, надо напилить шесть отрезков трубы по 50 см длиной и четыре отрезка длиной по 20 см. Кстати, мебельных конфирматов понадобится 24 штуки, болтов м6 с гайками восемь штук, как и барашков м6.

Начать нужно с обрезки конфирматов. Резать надо примерно по четвертому витку.

Как видно на изображении, трубки соединяются между собой посредством уголков и тройников. Для того чтобы реализовать такое соединение нужно заранее просверлить в них отверстия. Также отверстия надо просверлить в двух трубках, они нужны для установки держателей. Само собой, сверлить надо подходящим сверлом, диметр которого равен диаметру стержня или чуть больше диаметра стержня мебельных конфирматов.

Сам процесс соединения деталей представляет собой зажатие трубок, путем закручивания мебельных конфирматов, они вворачиваются внутрь соединительных элементов, в результате чего труба прижимается к обратной стороне тройника или уголка в зависимости от того о каком именно соединительном элементе идет речь.

Как сделать держатель для удочекПервым делом нужно собрать нижнюю опору. Для этого сначала нужно зафиксировать по два уголка на трубе, используя мебельные конфирматы. Конечно, уголки должны смотреть в одном направлении. Потом нужно задействовать тройники. Их надо насадить на два других отрезка, причем, насадить, таким образом, разумеется на каждый конец по одному, чтобы еще осталось место под те уголки, которые ранее были установлены на первые два отрезка. Следом как раз таки и нужно заняться сборкой конструкции.

Далее сборка второго этажа. Сначала нужно собрать верхние перекладины, на конец каждой нужно насадить по тройнику, а потом приступить соединению перекладины с нижней опорой, используя короткие отрезки.

Ну и в самом конце останется установить держатели для удочек.
