Аудио передатчик своими руками

17-09-2014, 20:48

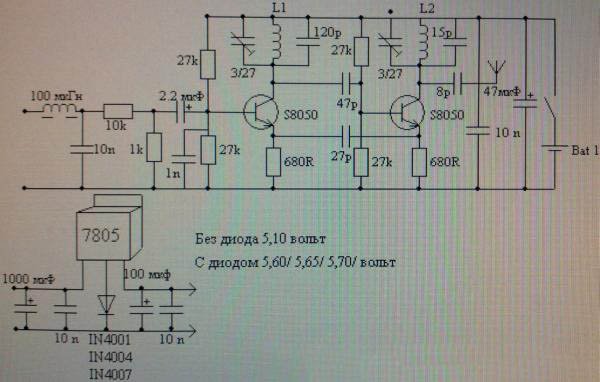

Аудио передатчик своими рукамиТот передатчик, который мы с вами сейчас сделаем показывает великолепное качество передачи, именно поэтому для его сборки нужно использовать схему указанную сбоку.

Практика электрика которому требуются arduino модули показывает, что генератор на одном транзисторе надо собирать с использованием дополнительного каскада, так как без него будет уходить частота, в случае поднесения руки или, к примеру, падать напряжение. Ну а если передатчик будет использоваться без переноски и вообще в одной комнате, то каскад необязателен. Кстати, как видно на схеме при сборке генератора было использовано два транзистора, благодаря чему частота остается стабильной. И еще, варикапа в схеме нет, так как, по сути, он и не нужен.

Напряжение 6 вольт. Диапазон 88-107 МГц. Ток потребления 0,2 А. Важно заметить, что частота в случае с этим переходником постепенно уходит вниз, если падает напряжение, именно поэтому в схеме должен присутствовать 5-ти вольтовый стабилизатор напряжения. К слову, точно такие стабилизаторы используются на FM трансмиттерах имеющихся на платах ДВД. Диод присутствует с целью увеличения напряжения, и кроме того, он помогает генератору со стабильностью работы.

Аудио передатчик своими рукамиИспользующийся в данном случае генератор не реагирует на руку и вообще на посторонние предметы, само собой, если не браться за саму антенну. В блоке питании установлен трансформатор на 9 вольт, диод IN4007, электролит 3300 мкФ. Важно заметить, что все диоды должны быть зашунтированными конденсатором 10n, в противном случае устройство будет фонить. Такой же конденсатор нужен и между корпусом и плюсом.

Длинна антенны, которая будет использоваться в переходнике должна составлять примерно 35 см. передавать такое устройство будет на 60 метров, причем, с препятствиями.
