Комбайн для сбора ягод

Комбайн для сбора ягодСобирать ягоды в особенности когда идет речь о большом количестве, очень не просто, так как они маленькие и кроме того неудобные для срыва. Не смотря на это многие занимаются данным делом, причем каждый год. Кстати, для сбора ягод можно использовать специальный комбайн, который сделает этот сбор куда проще. Конструкция данного комбайна представляет собой коробок с ручкой и чем-то типа расчески с низу. Благодаря этой расческе срываются ягоды, которые попадают аккурат в короб, который кстати говоря обустроен односторонней дверкой, которая открывается только во внутрь.

Для того чтобы сделать такой комбайн понадобится токая доска, пила, небольшой кусок жести саморезы проволока и некоторые инструменты, которые нужны для работы с деревом.

Начинать изготовление комбайна нужно с изготовления всех необходимых элементов. Первым делом надо вырезать стенки короба. Рекомендуемые размеры: нижняя доска -220х100х13 мм, верхняя – 155х114х7 мм, боковые – 210х90х7 мм и задняя – 100х90х70 мм. Тут важно сказать, что боковых досок должно быть две и кроме того они должны быть не совсем прямоугольными. Дело в том что одна из их длинных сторон должна иметь длину равную длине длинной стороны верхней части комбайна, то есть нужно будет срезать небольшой треугольник с каждой доски начиная с 2 см высоты короткой стороны.

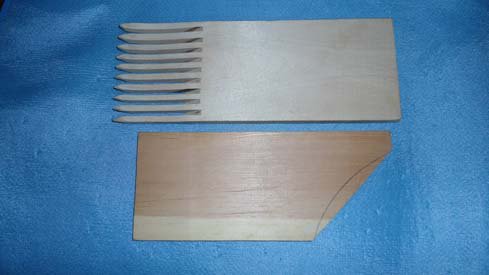

Комбайн для сбора ягодНа следующем этапе надо будет заняться именно нижней частью комбайна. Вся задача состоит в том чтобы сделать с одной из его сторон что-то типа расчески. Тут нет ничего сложного, просто надо сделать большое количество пропилов, чтобы в результате получились одинаковые зубцы. Кстати, после этого полученные зубцы нужно сточить сделав углубление к середине, то есть крайние верхние точки зубцов должны остаться неизменными, а середина должна углубится на несколько миллиметров.

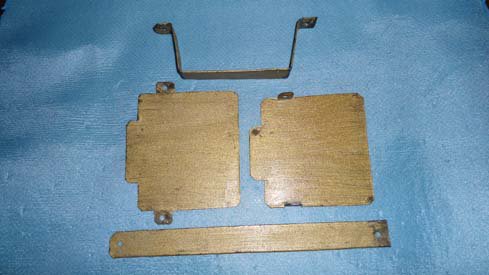

Затем нужно сделать ручку. Для этого понадобится жесть из которой нужно вырезать кусок в два раза шире, чем будет ручка. Ручка будет сгибаться в четырех местах, первые два сгиба будут ограничивать крайние части, которые будут находится в непосредственном контакте с крышкой комбайна, следующие сгибы ограничат ножки ручки и образуют ее рабочую часть. Так вот все это нужно обмерить, то есть определить где будут сгибы, а потом сделать в этих местах прорезы ножницами по металлу. Эти прорезы надо делать с двух сторон, их длинна должна составлять четверть ширины полоски. После этого края полоски надо загнуть при помощи плоскогубцев и молотка, а потом осуществить сгибание во всех предусмотренных местах. Полученную ручку можно сразу же прикрепить к крышке.
Комбайн для сбора ягод
Далее нужно отрезать треугольники от боковых сторон, а потом произвести лакирование всех деревянных частей комбайна.
После того как лак высохнет, нужно подготовить отверстия в боковинах под проволоку, на которой будет крепится активная дверца. Кстати, после этого надо сделать эту дверцу, для этого можно использовать ту же жесть из которой была сделана ручка.

На завершающем этапе останется только собрать комбайн, при помощи саморезов. Кстати, в данном деле можно использовать много вариантов скрепления деталей, к примеру заранее приготовленные металлические уголки и те же саморезы.
